什么是爆米花效應——膠裂
什么是爆米花效應？——在芯片封裝體（通常是塑料封裝）內部，由于封裝材料（如環氧樹脂）吸收空氣中的濕氣，隨后在高溫工序（如回流焊、波峰焊）中，濕氣急劇受熱膨脹產生高壓蒸汽，導致封裝體內部產生裂縫或分層，嚴重時甚至?xí)剐酒旧黹_裂。這個過程伴隨著“啪”的爆裂聲，很像爆米花，故而得名。
發生機理與過程1、吸潮：芯片的塑料封裝材料具有吸濕性。在儲存和運輸過程中，如果環境潮濕，封裝材料會吸收水分。
2、快速加熱：在將芯片焊接到電路板（PCB）的關鍵工序——回流焊中，整個電路板會瞬間通過一個高達200°C以上的高溫爐。
3、內部汽化與膨脹：封裝體內吸收的水分在極短時間內被加熱，迅速變成水蒸氣。蒸汽壓力急劇上升。
4、產生破壞：壓力首先在封裝體與芯片金屬框架、或芯片表面最薄弱的結合處尋找突破口，造成分層；壓力足夠大時，會導致
塑料封裝體鼓起、開裂；最嚴重的情況下，壓力會直接導致硅芯片本身破裂，造成永久性功能失效。
主要影響
1、即時電氣失效：裂縫可能直接切斷芯片內部精細的連接電路（鍵合絲）。
2、可靠性隱患：微小的分層或裂紋可能在初期測試中不被發現，但在產品投入使用后，由于熱循環、振動等因素，缺陷會不斷
擴大，最終導致早期失效，大大降低產品壽命。
常見的失效分析方法及典型案例圖片分享
1、電性測試：復現并確認失效的電學特性（開路），可使用IV測試儀或者示波器測試。
2、超聲波掃描：檢測內部分層（如爆米花效應）和空洞。

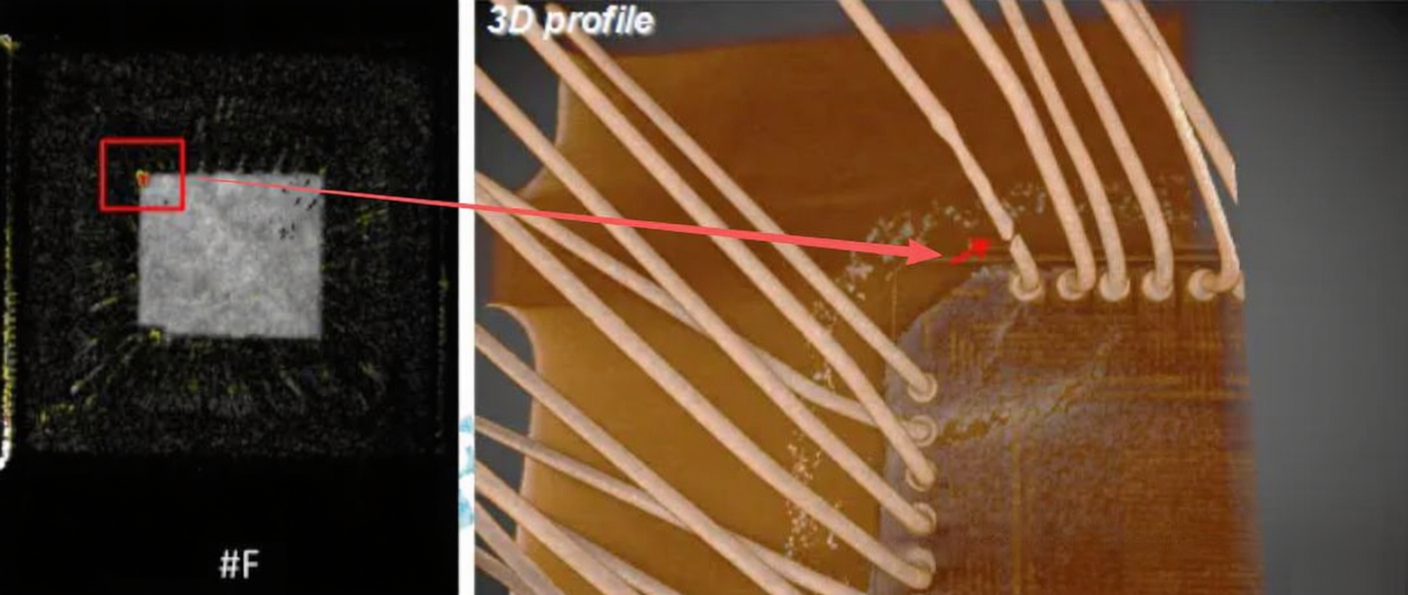

3、3D Xray：針對故障樣品進行斷層掃描，將內部結構重構后可以進行虛擬切片，進而達到判別缺陷的目的。
4、開封：使用化學法去除封裝，暴露芯片，進行OM觀察。

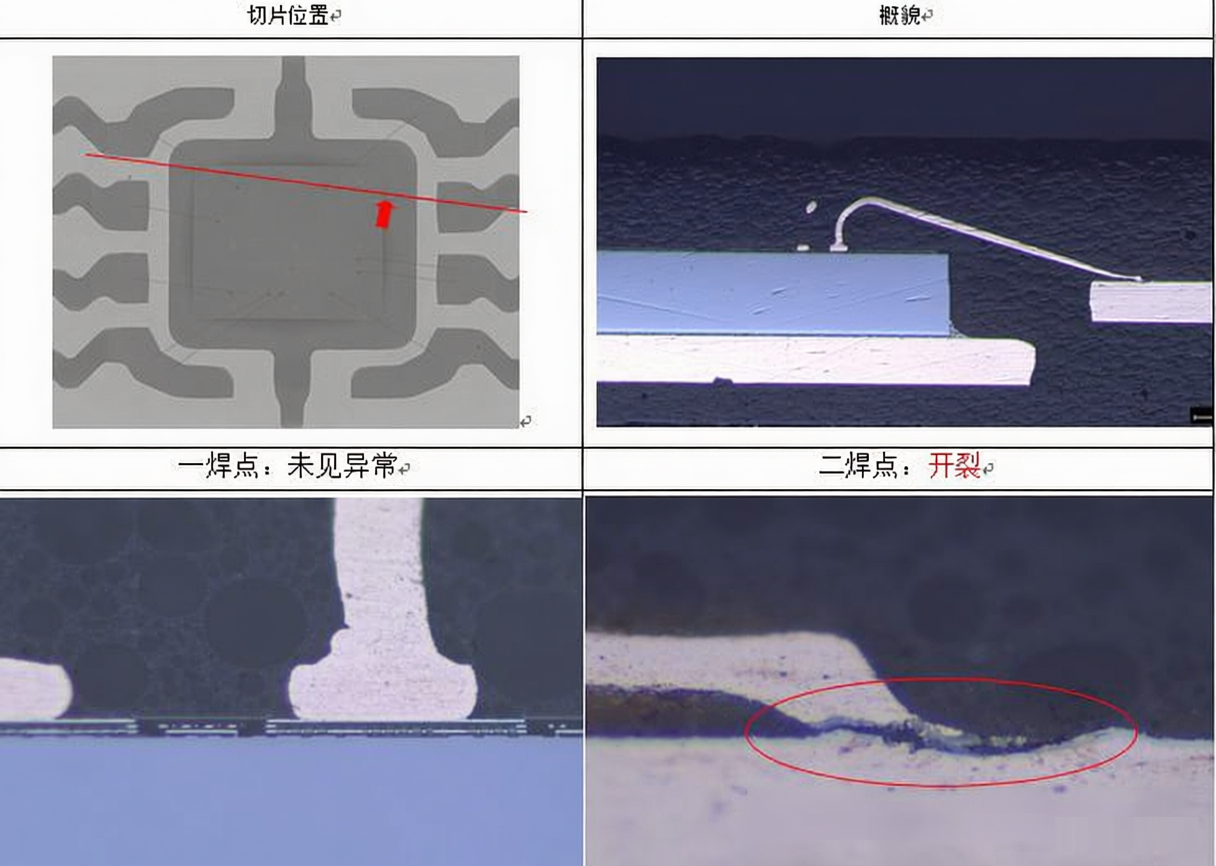

5、切片：根據聲掃或3D Xray結果進行定點切片分析。
