LED在內窺鏡窄帶成像中的應用
LED在內窺鏡醫學檢測,即窄帶成像(NBI)中的應用。
內窺鏡是一種光學影像設備,在用比如喉內、胃、呼吸道等人體內部等不宜查看的位置,通過導入內竅鏡可以查到體內組織的病變情況,用于醫生檢查和判斷病情。
NBI即窄帶成像,是圖像增強內窺鏡的光學數字方法。由于人體不同組織對光線的光色表現不同,當特定波長光線照射時,能更清晰的顯示出血管和組織的外觀和顏色。常見的NBI應用有喉鏡、胃鏡、腸鏡、腹腔鏡、宮腔鏡等。

內窺鏡有些時候使用白光做為光源,有些場合需要使用特定波長。應用較多的有紫光415nm、綠光540nm、紅光600n,如圖所示,當415nm紫光和600nm照射到器官組織時,血管在在顯示器上有了更清晰的表現。

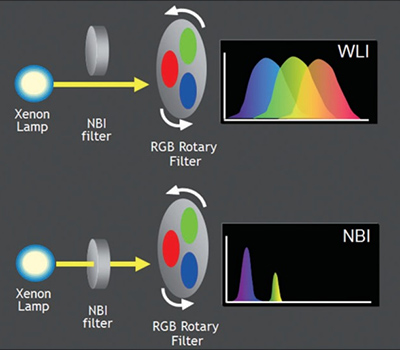

此時,涉及到一個比較重要的環節就是光源的使用。在傳統方法中,內窺鏡使用大功率的疝氣燈做為光源,由于疝氣燈是一種熱光源,出光是一種混合光,寬光譜,在使用中需要使用濾鏡將不需要的波段過濾掉,僅取出特定波長的光線用于照射。也正是因為這個特性,老式的NBI在光學設計上比較復雜,導致成本高企同時也無利于小型化。

LED的普及給內窺鏡帶來了福音。led本身體積非常小,同時天然的窄波段。在需要窄帶的情況下,led可以做到中心波正負2.5nm的帶寬。在需要寬光譜的情況下,可以通過多波段混光實現寬光譜,是用于內窺鏡系統更優的選擇。
